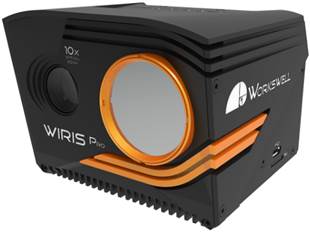

WIRIS Pro红外热成像相机

时间:2019-04-10

作者:易科泰

点击量:

简介:


WIRIS Pro是Workswell公司最新推出的一款通用的陆空双基红外热成像相机。专为最苛刻的环境,如精准农业、环境监测、工业自动化、考古研究等领域设计使用。是目前世界上用于上述应用领域最先进的专业红外热成像相机之一。

作为一款专业温度探测相机,WIRIS Pro配备640×512像素的LWIR 微辐射探测器,并具备超分辨率模式功能,可通过软件计算提供1280×1024像素的超级红外分辨率。此外,RGB镜头具备全高清画质(1920×1080像素)分辨率,最重要的是,它提供了无与伦比的光学变焦功能,最高可达10倍变焦(即6.9°到58.2°的视野),远距离成像清晰可辩。

一、产品优势

l  独一无二的数据存储选项:

WIRIS Pro作为UAV相机中唯一一款配备内置SSD,容量128GB或256GB。此外,数据可以存储在一个外部U盘或microSD卡。三种选择确保数据永无丢失。

l  坚固、优美的结构设计:

为适应工业、野外环境使用,避免相机损坏的潜在风险。 WIRIS Pro由轻质铝合金制成的坚固外壳防护。此外,它最敏感的热相机镜头部分,由锗制成的可更换的防护罩保护。

l  精确的计量设计:

科学研究及工业应用在多数情况下都需要非常精确的计量,WIRIS Pro每一个热相机都是单独制造、精确校准。最终出厂时包括校准证书。

l  WIRIS OS操作系统:

与其他WIRIS系列相机一样,WIRIS Pro配备了WIRIS OS操作系统,该系统具有许多功能,可用于安防和搜索救援应用,最大限度地利用这两种相机的功能和特性,并提供了许多其他品牌产品不具备的先进测量功能。

l  开发自定义应用程序:

WIRIS Pro为客户提供可用于开发自定义应用程序的SDK工具包(适用于MATLAB开发环境)。SDK允许访问底层功能,并允许开发人员充分发挥WIRIS Pro相机硬件的潜力。

l  最大范围的互联互通特性:

WIRIS Pro提供了S.BUS、CAN bus、Ethernet、Mavlink、GPS、外部触发等多种接口,可以与无人机、控制单元、外部GPS传感器等进行最广泛的连接,Wi-Fi低延迟实时视频流图像流传输。

二、技术参数

WIRIS Pro主要特点

超分辨率模式

WIRIS Pro采用超分辨率模式,一次拍摄可得到1.3M的红外影像。

机载操作系统

WIRIS操作系统,用于在飞行过程中进行实时数据流传输和控制

——确保相机全部功能可用

——易于通过S.Bus、CAN bus、MavLink、RJ-45或触发器控制

10倍光学减震变焦

全高清画质10倍光学变焦相机,具有防震补偿功能

热相机规格

红外影像分辨率

640×512像素

红外超分辨率模式

1280×1024像素(本机分辨率可提高至1.3Mpx)

FPA传感器尺寸

1.088×0.8705cm

温度范围

-25℃至﹢150℃、-40℃至﹢550℃

可选温度范围:50℃至1000℃、400℃至1500℃

温度敏感度

标准0.05℃(50mK),可选0.03℃(30mK)

精度

±2%或±2℃

帧率

30Hz或9Hz

光谱范围/探测器

7.5-13.5μm/非制冷VOx微辐射探测器

镜头校准

包装内含校准证书

可选镜头

18°、32°、45°、69°(可互换镜头,均已校准)

镜头防护滤波片

滤波片在飞行过程中保护镜头不受外部损伤

数字变焦

1-14倍连续

数码可见光相机

分辨率

1920×1080像素(全高清画质),1/3″传感器,自动白平衡,宽动态范围,背光补偿,曝光和Gamma控制

光学变焦

10倍光学减震变焦

视场角

超变焦6.9°-超宽58.2°,焦距33.0mm-3.3mm

降噪

特殊的3D降噪功能

聚焦

自动对焦与直接变焦同步

存储和数据记录

存储

内置128GB或256GB高速SSD,用于存储影像和视频记录

外部卡槽为微型SD卡和U盘,用于存储影像

影像和视频格式

辐射JPEG和全高清画质数码JPEG影像

辐射TIFF影像(Pix4D和Agisoft兼容)

数码相机h.264编码高清视频

全帧红外辐射视频(原始数据以30Hz记录)

GPS地理标签(影像和视频)

MavLink或外部GPS或兼容DJI   A3控制器(通过CAN bus连接)

接口&实时远程控制

10-pin数字端口

S.BUS、CAN bus、MavLink、外部GPS连接、外部触发

以太网(RJ-45)端口

SDK用于开发和RTSP视频流和相机控制

微型USB2.0端口

大容量存储

相机控制和视频流(仅可根据需求选择)

USB 2.0端口

连接键盘用于室内WIRIS相机控制

远程控制系统

WIRIS OS确保飞行过程中实时控制相机所有功能

远程控制选项

S.BUS协议

CAN bus用于DJI M600实时控制和GPS地理标记

RJ-45用于无线上行链路安装(视频流和相机控制)

相机功能

测量功能:热点/冷点探测,中心点测量

温度范围设置:自动,手动或跨距模式

高级预警模式:Above,below,between,above & below

多相机模式:全屏模式,仅红外模式,仅可见光模式,画中画模式

拍摄周期:1秒以上,红外和可见光同步

温度单位:摄氏度,华氏度,开尔文

测量校正:辐射率,反射/大气温度,湿度

NUC控制设置:自动,手动,按时间或由操作人员触发

微型HDMI视频输出

1280×720像素(720p),纵横比16:9,微型HDMI视频输出

软件&SDK

桌面软件

兼容Windows和MAC   OS的先进热成像分析和报告软件

SDK

Workswell SDK用于MATLAB开发

电源,重量&尺寸

输入电压

9-36V DC, 同轴2×6.4mm,外壳-GND

平均功耗

12W

重量

<450g

尺寸(长×宽×高)

83mm×85mm×68mm

安装

2×1/4-20UNC螺孔(1个位于底部,1个位于顶部)

外壳材质

经久耐用的铝制机身,长期测量稳定可靠

环境参数

工作温度

-20℃至﹢55℃

存储温度

-30℃至﹢60℃

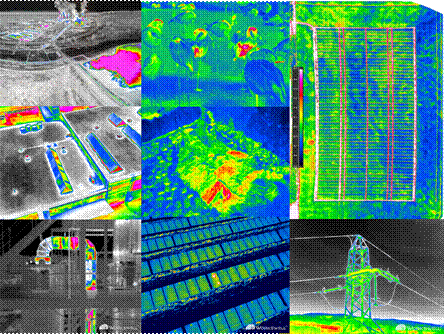

三、应用领域

l  植被干旱胁迫分析

l  土壤水分监测保墒

l  精准农业、智慧农业

l  森林火险监控

l  海洋科学研究

l  动物行为监测

l  电力、光伏巡检

l  安防监控

l  搜索救援

l  垃圾填埋
