PhenoTron®-XYZ植物表型成像分析系统

时间:2022-11-23

作者:易科泰

点击量:

简介:





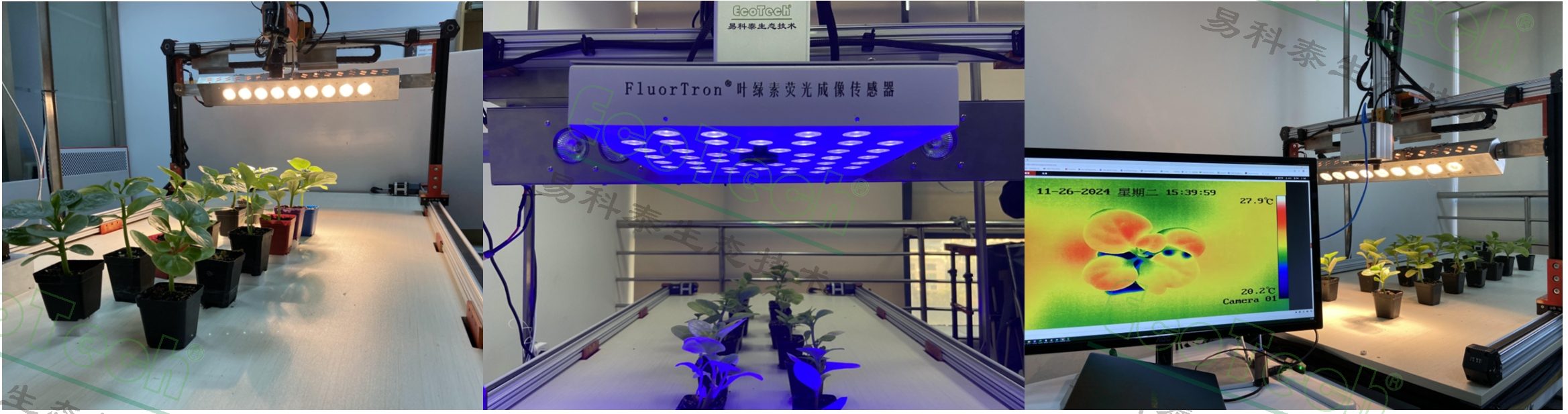

PhenoTron®-XYZ植物表型成像分析系统,是易科泰生态技术公司基于国际先进光谱成像传感器技术和自主研发的XYZ植物表型自动扫描平台,设计生产的一款适用于实验室或温室高通量植物表型分析系统:

♦国际知名高光谱成像技术公司Specim(芬兰)高光谱成像传感器

♦Thermo-RGB©红外热成像与可见光成像融合分析技术,可实现遥控和在线图传

♦FluorCam叶绿素荧光成像技术

♦平台采用STP(Sensor-To-Plant)技术和在线视觉监控

♦可选配基于蒸渗仪技术的iPOT数字化培养盆,全面监测重量变化、土壤水分与温度,及叶片温度、叶绿素荧光、茎流、光合作用等生理生态参数

♦可选配台面式表型分析平台,XYZ安装在样品平台上,特别适合实验室组培苗和种苗表型分析、种质资源检测等

♦应用于种苗与组培苗表型检测、作物表型研究分析、植物生理生态研究、光合生理研究、种质资源检测、胁迫与抗性评估与筛选等

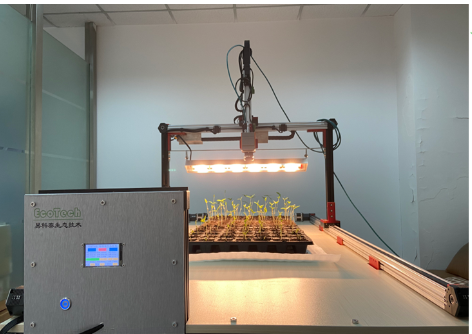

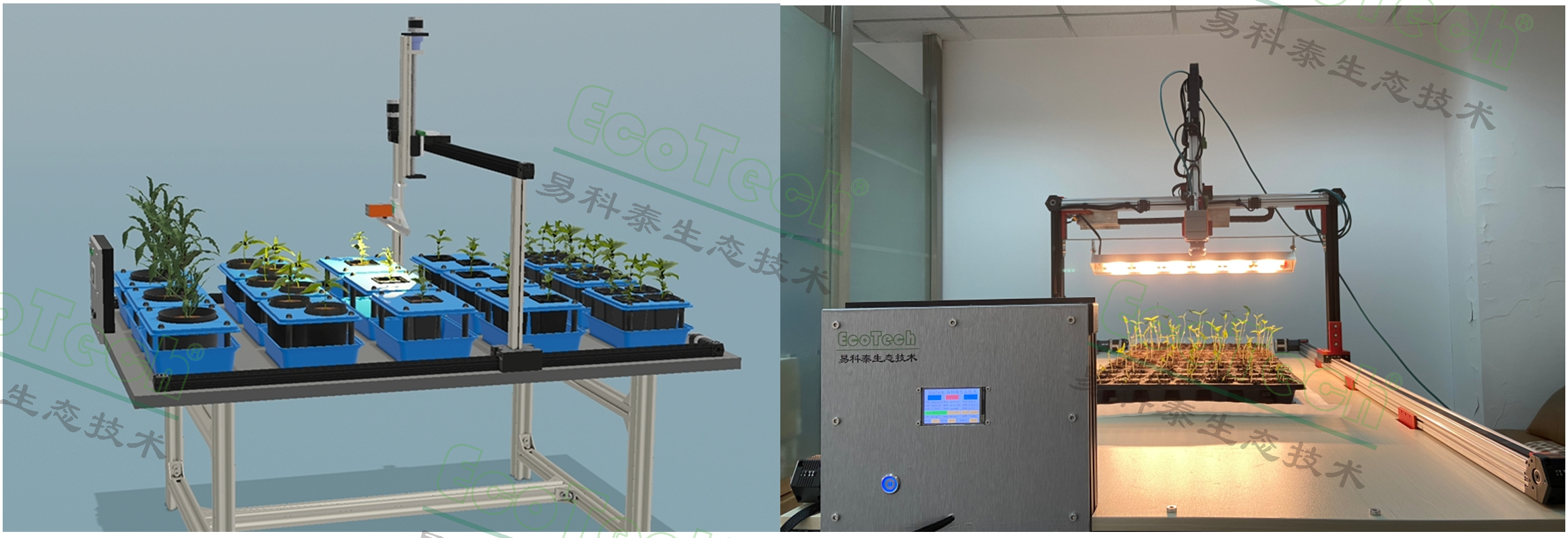

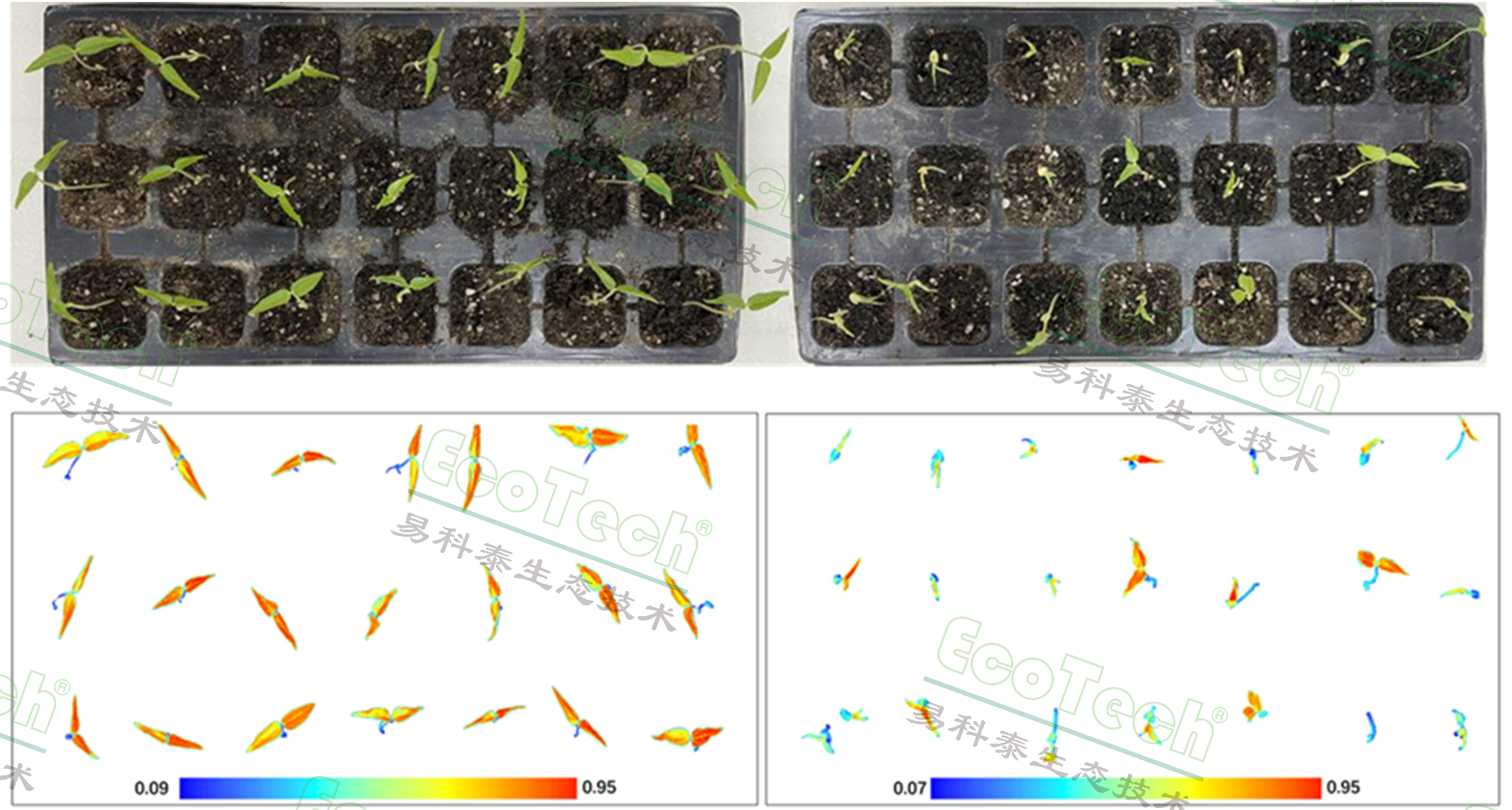

自左至右依次为:PhenoTron®-XYZ植物表型成像分析系统(可移动)、台面式PhenoTron®-XYZ植物表型成像分析系统、绿豆种苗高光谱成像分析(PRI)



主要技术指标

 1)平台采用STP技术,嵌入式主控系统,全中文操作界面,触控屏+PC端GUI软件双重控制,可无线控制

 2)XYZ三轴全自动运行,精准定位扫描成像分析,运行精度1mm

 3)支持组合命令,可自定义Protocols,自动执行XYZ三轴移动、停止、光源开闭、快门触发等

 4)支持位置记忆,可一键注册、记录、保存、读取XYZ坐标信息,自动移动精准定位采集Thermo-RGB及FluorCam叶绿素荧光成像数据

 5)机器视觉监控:监控镜头经过算法校准,在线监视全域植物状态和自动扫描成像,通过注册XYZ自动定位采集RGB、红外热成像、FluorCam叶绿素荧光成像数据,并在线监控全过程

 6)标配台面式XYZ三轴有效行程:X轴80cm,Y轴有效扫描长度180cm,Z轴可升降范围30cm

 7)400-1000nm高光谱成像:

a) 光谱通道448,具备MROI功能,根据需求自由选择感兴趣光谱波段,减少数据冗余

b) 帧率:330FPS(满帧),适应多种测量场景,尤其对容易摆动的植物,保证最佳的成像效果

c) 光谱分辨率 FWHM:5.5nm

d) 空间分辨率:1024像素

e) 信噪比400:1

f) 分析参数:可成像测量分析作物生化、生理指标如叶绿素含量、花青素含量、胡萝卜素含量、光利用效率、叶绿素荧光指数、健康指数、覆盖度等近百种参数

 8)900-1700nm高光谱成像:

a) 光谱通道224,具备MROI功能,根据需求自由选择感兴趣光谱波段,减少数据冗余

b) 帧率:670FPS(满帧)

c) 光谱分辨率 FWHM:8nm

d) 空间分辨率:640像素

e) 信噪比1000:1

f) 分析参数:可成像测量分析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数等

 9)SpectrAPP®高光谱成像分析软件:

a) 具备伪彩色/灰度显示、波段融合、ROI选区、光谱指数分析、光谱曲线绘制、光谱特征统计、直方图统计、结果图/表导出等功能

b) 可分析NDVI、PRI、DCNI、CRI、ARI、PSRI、NPQI、EVI、HI、WBI等数十种光谱指数,可根据需求定制添加光谱指数

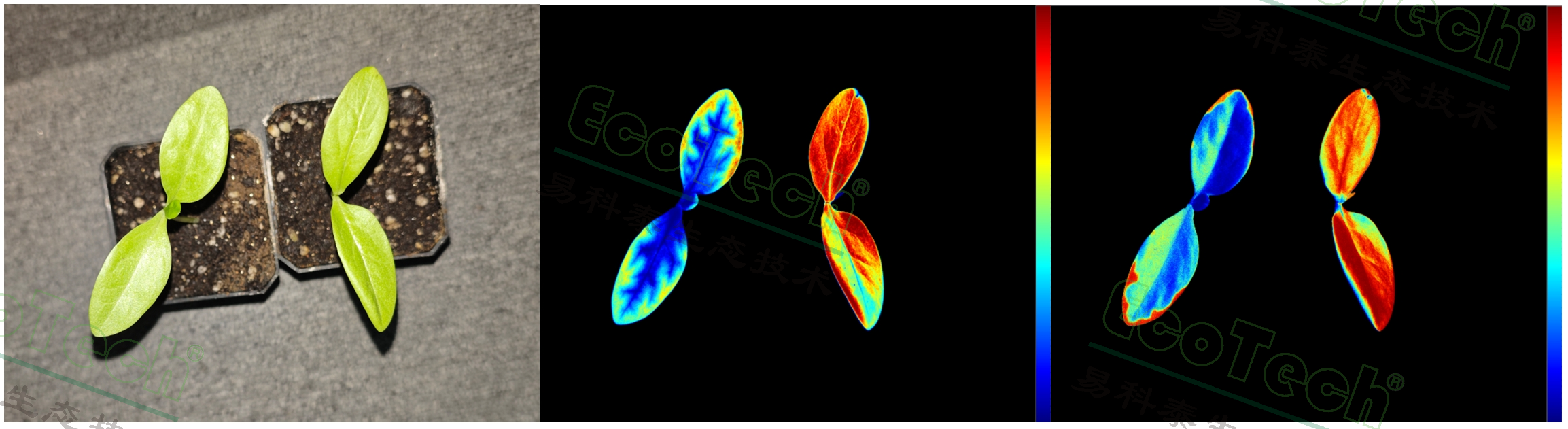

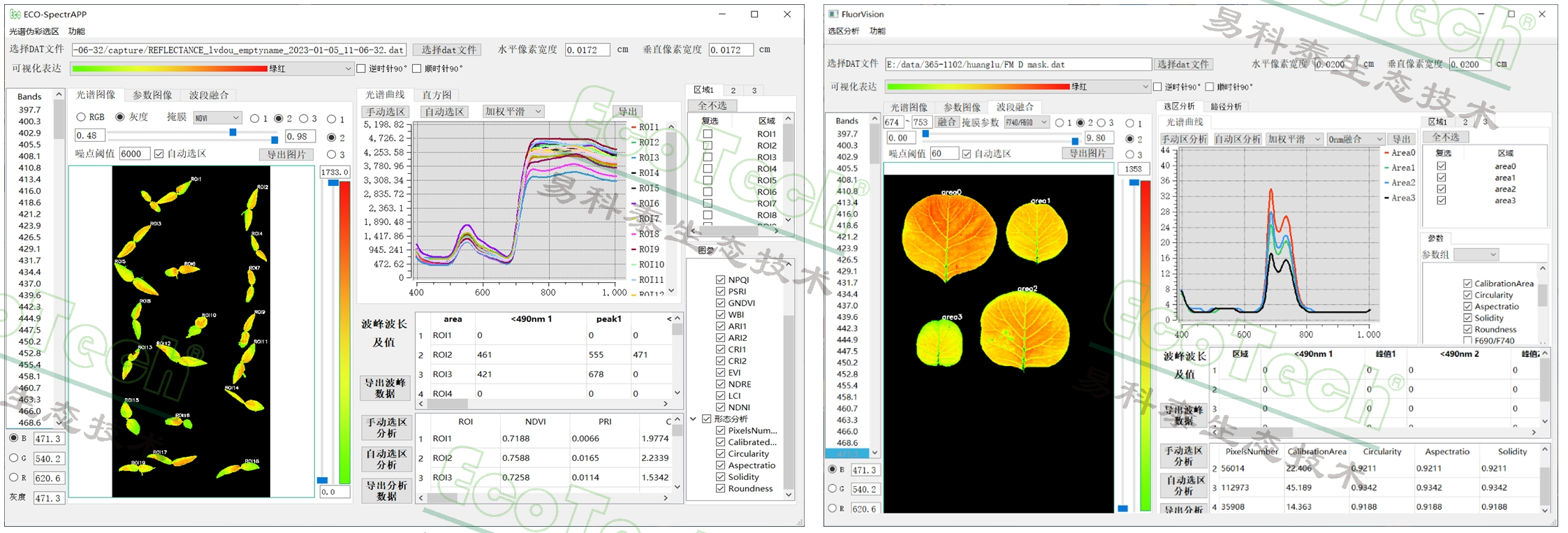

左:SpectrAPP®高光谱成像分析,右:绿豆幼苗叶绿素荧光成像分析

 10)Thermo-RGB成像:

a) 可见光-红外热成像双镜头主机,出厂黑体多点校准并附校准证书,分辨率640×512像素

b) 测量温度范围-25℃-150℃,灵敏度0.03℃@30℃,

c) 红外热成像分析软件具备调色板、差值技术、温度范围设置、等温线模式、选区分析、温度扫描、剖面温度、时间图、3D温度图、在线报告等功能

d) Thermo-RGB©成像融合分析:可进行手动/自动ROI分析;光照/背光叶片长度、宽度、周长、凸包面积、圆度等形态分析;最高、最低、平均温度、最大温差、中位数等温度分析;R/G/B、H/S/V、绿视率等颜色分析,具备温度直方图统计、路劲分析、温度转换、图/表导出等功能

e) Thermo-RGB遥控并可在线图像无线传输,实时监测RGB及红外热成像画面,测量最大、最小、中心点温度信息等






 11)叶绿素荧光成像:

a) 专业高灵敏度叶绿素荧光成像CCD,帧频50fps,分辨率720×560像素,像素大小8.6×8.3µm

b) 3色4组LED激发光源:620nm脉冲调制测量光,620nm红色、5700K白色双色光化学光源,735nm远红光用于测量Fo’等

c) 光化学光最大1000µmol.m-2. s-1可调,饱和脉冲3900µmol.m-2. s-1

d) 可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭分析、光响应曲线等protocols

e) 50多个叶绿素荧光自动测量分析参数,包括:Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等,自动形成叶绿素荧光参数图

f) 自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频率直方图

g) 可通过注册定位自动精准定位运行叶绿素荧光成像分析,单次成像面积35x46mm

h) 可对植物叶片、果实等不同组织进行叶绿素荧光成像分析

i) 可选配GFP成像

j) 配备便携支架和叶夹,方便独立使用
