AlgaTech®高通量藻类表型成像分析平台

时间:2021-10-08

作者:易科泰

点击量:

简介:



AlgaTech®高通量藻类表型成像分析平台,采用PTS(Plant-To-Sensor)自动传送技术,集成了高光谱成像、叶绿素荧光成像等国际先进光谱成像技术,样品通过传送平台自动传送至相应成像工作站,实现高通量、无损伤高光谱成像、叶绿素荧光成像、多光谱荧光成像分析。是目前国内功能完备、技术一流的藻类表型成像分析系统,可为藻类表型分析、生理生态研究、种质资源检测研究、遗传育种、抗性筛选、光生物学研究等领域提供全方位、一站式、高通量解决方案。

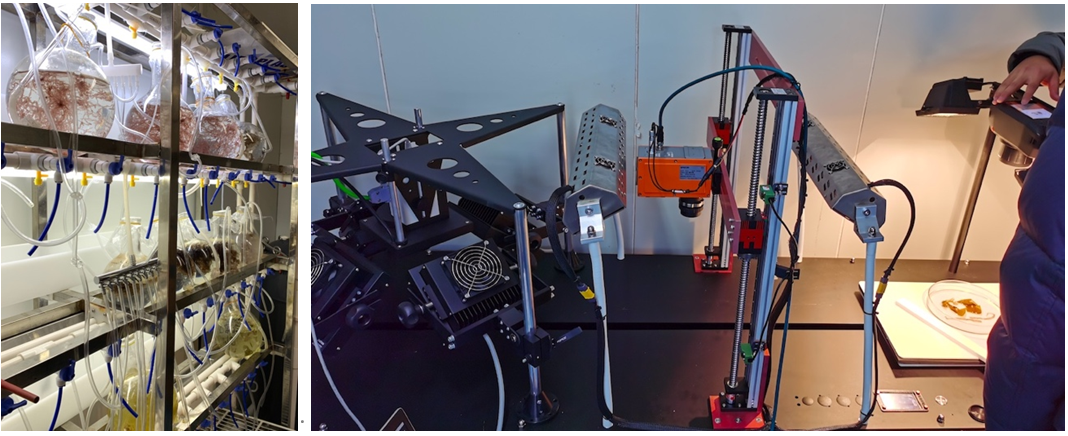

中国海洋大学AlgaTech®平台安装调试与实验运行



主要技术特点

Ø一站式藻类表型成像分析平台,集VISIR-NIR高光谱成像、叶绿素荧光成像、多光谱荧光成像技术,可选配Thermo-RGB成像分析

ØPTS(Plant-to-Sensor)技术平台,双轨式同步升降控制、SpectraScan©高精度移动扫描平台,样品可放置在精准位移平台上自动运送至成像单元进行成像分析

Ø可选配UV、冷白、红、蓝、绿、青色等不同激发光源,以适应不同藻类不同激发光多光谱荧光成像分析

Ø可对海带等大型藻类、微藻(放置于培养皿或多孔板等)、附着于珊瑚等介质上面的藻类及土壤藻类等进行表型性状成像检测分析

Ø模块式结构设计,具备强大的系统扩展功能,可远程控制、自动运行数据采集存储

Ø触摸屏控制,嵌入式操作系统,全中文地面站软件,可无线操控平台运行

Ø内置温湿度、光照度、时钟(时钟可一键同步电脑时间,或根据GPS信息自动校准)

Ø支持组合命令(Protocols),可实现自动运行protocols

Ø主机系统带脚轮,方便移动,适应于实验室和温室等工作环境



主要技术指标

1)高光谱成像站:标配为400-1000nm可见光近红外和900-1700nm短波红外高光谱成像分析,可选配1000-2500nmSWIR高光谱成像传感器

a)波段数:224通道

b)光谱分辨率:FWHM 5.5nm(400-1000nm)、8nm(900-1700nm)

c)空间分辨率:1024x(400-1000nm)、640x(900-1700nm),可选配其它分辨率高光谱成像

d)信噪比600:1(400-1000nm)、1000:1(900-1700nm)

e)测量参数:可成像测量分析生理生化指标、光利用效率、健康指数、叶绿素及类胡萝卜素等不同色素含量、胁迫等参数。

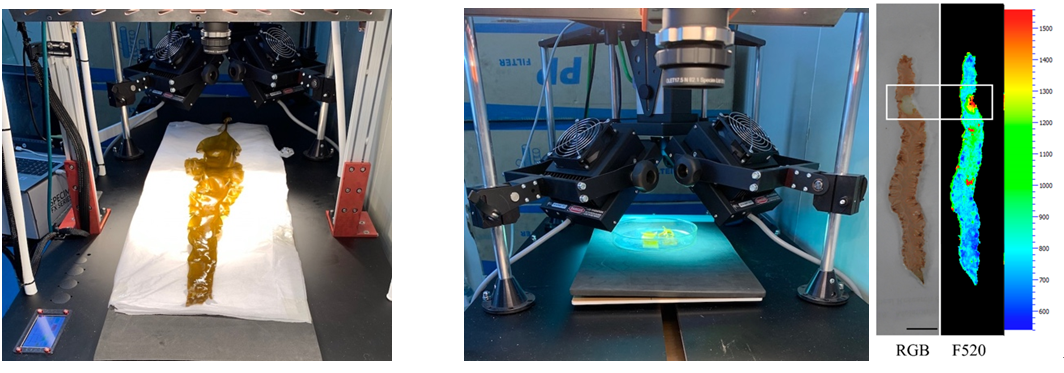

易科泰光谱成像与无人机遥感研究中心工程师现场对培养的海带及培养皿中的藻类进行高光谱成像分析和叶绿素荧光成像分析(右图为紫菜多光谱荧光成像分析,引自:Lei Tang, Liping Qiu, Cong Liu, Guoying Du,Zhaolan Mo, Xianghai Tang,Yunxiang Mao.Transcriptonic Insights into Innate Imunity Responding to Red Rot Disease in Red Alga Pyropia yezoensis. Molecular Sciences,2019)



2)叶绿素荧光成像站:

a)专业高灵敏度叶绿素荧光成像CCD,帧频50fps,分辨率720x×560像素,像素大小8.6×8.3µm

b)光化学光最大1000µmol.m-2. s-1可调,饱和脉冲3900µmol.m-2. s-1

c)可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭分析、光响应曲线等protocols

d)50多个叶绿素荧光自动测量分析参数,包括:Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等,自动形成叶绿素荧光参数图

e)自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频率直方图



3)多光谱荧光成像站:紫外光激发多光谱荧光成像,反映多酚与黄酮类等次级代谢产物动态变化、叶绿素动态变化、植物衰老、植物病虫害胁迫及非生物胁迫等

a)高分辨率CCD镜头,1392x1040像素,有效像素大小为6.45μm可像素叠加(binning)以提高灵敏度(2x2,3x3,4x4)

b)7位滤波轮及滤波器,用于成像测量多光谱荧光F440、F520、F690、F740及其它生物荧光现象



4)自动测量分析功能(无人值守):可预设1个或2个试验程序,系统可自动测量储存,比如白天自动定时运行Kautsky诱导效应程序,夜间自动定时运行荧光淬灭分析程序



5)可选配GFP/YFP稳态荧光成像,或选配LUC荧光素酶成像



6)可选配紫外、红光、绿光、青光、蓝光、远红等不同波段光源



7)叶绿素荧光成像与多光谱荧光成像具Live(实况测试)、Protocol(实验程序选择)、Pre-processing(成像预处理)、Result(成像分析结果)等菜单,Protocol实验程序可自由编辑,也可利用Protocol菜单中的向导程序模版客户自由创建新的实验程序



8)红外热成像(选配):

a)分辨率:640×512像素,可选配其它高分辨率红外热成像传感器

b)测量温度范围:-25℃-150℃

c)灵敏度:0.03℃(30mK)@30℃

d)光谱范围:7.5-13.5μm

e)传感器:非制冷红外焦平面感应器,已多点校准(具校准证书)

f)1-14倍数码变焦

g)软件具备调色板(自然、彩虹、灰度、梯度等14种颜色组合)、差值技术、温度范围设置(以改变颜色分布或突出选择范围等)、等温线模式、ROI选区分析、温度扫描(显示所选线的温度分布曲线等)、剖面温度、时间图等;可显示图片信息;具备报告模式等;



9)RGB成像:高灵敏度,1-40倍放大,可进行micro和macro成像分析,可选配更高分辨率成像单元



易科泰生态技术公司提供藻类及海洋植物表型分析全面技术方案:

1)藻类培养与在线监测技术

2)Specim高光谱成像分析技术

3)FluorCam叶绿素荧光成像分析技术

4)FluorCam多光谱荧光成像分析技术

5)FKM显微叶绿素荧光成像与光谱分析

6)AlgaTech®一站式高通量藻类表型成像分析平台

7)藻类叶绿素荧光-热释光测量技术方案

8)藻类光合作用、叶绿素荧光、高光谱测量便携箱

9)Ecodrone®无人机遥感技术,用于海水养殖遥感分析

10)EcoTech®实验室技术合作及技术服务方案
