OTC-Auto原位(in-situ)群落光合-呼吸监测系统

时间:2018-11-15

作者:易科泰

点击量:

简介:



  OTC-Auto原位群落光合-呼吸监测系统为易科泰专利产品(专利号:ZL 2020 2 0395637.6)采用国际先进传感器技术,由原位安装自动开启式OTC(Open-top chamber)、数据采集控制系统、CO2分析仪及传感器组成,可选配叶绿素荧光监测模块、SCG-3土壤剖面CO2梯度监测、微根窗根系动态观测、植被成像分析等。可配置单体式群落光合-呼吸监测箱或多通道群落光合-呼吸监测系统,用于野外或温室内单株植物或植物群落如湿地、草原、农田、苔原等的光合-呼吸监测、碳通量监测、群落生理生态研究、植物表型分析研究等。

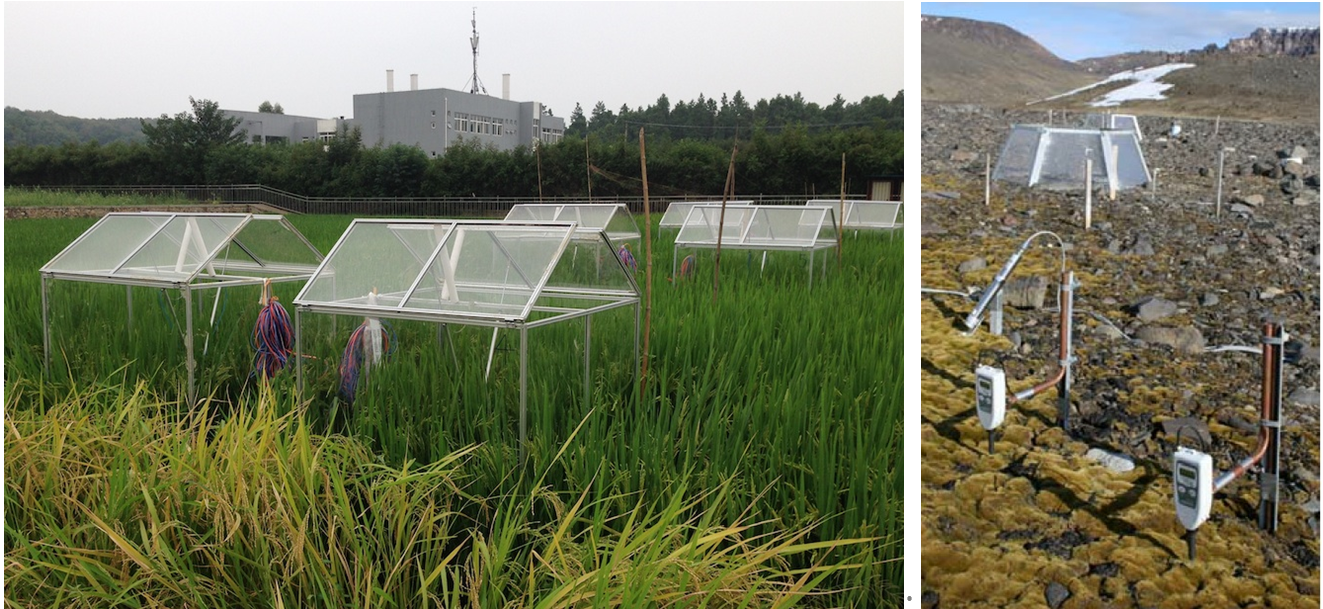

左图:安装在稻田内的多通道群落光合-呼吸监测系统;右图:安装在苔原上的OTC和叶绿素荧光监测模块Monitor FluorPen



功能特点:

 1.可实现对个体、群落乃至生态系统原位(in-situ)CO2/H2O通量、光合-呼吸等持续监测

 2.可配置单体式群落光合-呼吸监测箱、双体式群落光合-呼吸监测箱(用于对比实验等)、或多通道式监测系统

 3.自动开启,内置扩散式高精度生态监测专用CO2/O2传感器,无需配置复杂以及高耗能的气体抽样系统,即气泵和相应的管路控制等

 4.标配CO2、空气温湿度、PAR(光合有效辐射)、土壤水分温度等参数,可选配雨量筒、太阳辐射、大气压、水位、荧光光纤O2测量等其它传感器

 5.可选配流通式(具抽样泵)CO2与CH4同步监测;或外置式(气体分析仪不在测量室内)多参数温室气体分析系统,同步监测CO2、CH4、N2O及NH3等温室气体,CH4和N2O等MDCD(Minimum detectable concentration difference)可达ppb级

 6.模块式结构,配置灵活,具备强大的可扩展性

 7.可选配叶绿素荧光监测模块,以进行叶绿素稳态荧光Fs、光量子产量、荧光淬灭、OJIP、光响应曲线等监测分析

 8.可选配SCG-N土壤剖面不同梯度CO2/O2监测,易科泰专利技术(专利号:ZL 2016 2 0734283.7)

 9.可选配植被成像分析和微根窗根系成像分析,全面分析植被盖度、生长、根系动态等

 10.可选配植物/作物生理生态监测,同步监测叶面温度、茎杆生长、果实生长、光合作用等生理生态参数



技术指标:

 1.红外CO2分析仪:量程0-2000 ppm,精确度1.5%,分辨率1ppm,温度、气压补偿,可选配多层梯度监测(如土壤表层、冠层、冠层以上等)

 2.自动开闭OTC:标准配置64(长)x64(宽)x50cm(高),扩散式抽样或梯度多路管抽样技术,封闭式测量,可根据植被群落类型选配其它大小高度的自动开闭OTC,可编辑设置Protocol,默认为开启50分钟、关闭10分钟、采样频率30s

 3.空气温湿度传感器:温度测量范围-40-60℃(可选配其它测量范围),精度0.1℃;空气湿度测量范围0-100%,精确度2%

 4.光合有效辐射传感器:波段400mm-700mm,灵敏度10.0mV/mmolm-2s-1,工作温度-20-60℃;

 5.土壤水分温度:0-60% VWC,精度± 3% (VWC);-40 - +80°C, ± 0.2°C

 6.可选配外置多参数气体分析仪,FTIR技术,可同时分析H2O、CO2、N2O等气体;MDCD(最低监测差异):H2O:0.010%(Vol);CO2:5ppm;CH4:40ppb;N2O:7ppb;NH3:70ppb

 7.可选配CO2、CH4同步测量,其中甲烷测量范围0-100ppm、最低检测限0.4ppm、分辨率0.01ppm

 8.叶绿素荧光监测单元(建议选配):标准配置可监测F0、Ft、Fm、Fm’、QY、QY_Ln、QY_Dn、NPQ、qP、Rfd等叶绿素荧光参数。高级配置除以上参数外,还可测量OJIP、荧光淬灭、光响应曲线等

 9.可选配荧光光纤O2测量技术监测O2浓度通量(建议选配),可选配单层或多层梯度监测,测量量程0-50%,分辨率0.05%,精确度±0.2%,温度、气压补偿,可监测气相(空气)或液相(水体)O2浓度

 10.专业数据采集分析软件,具备数据采集、下载、图表显示和基本统计分析(如平均、相关分析等)等功能






案例实验:

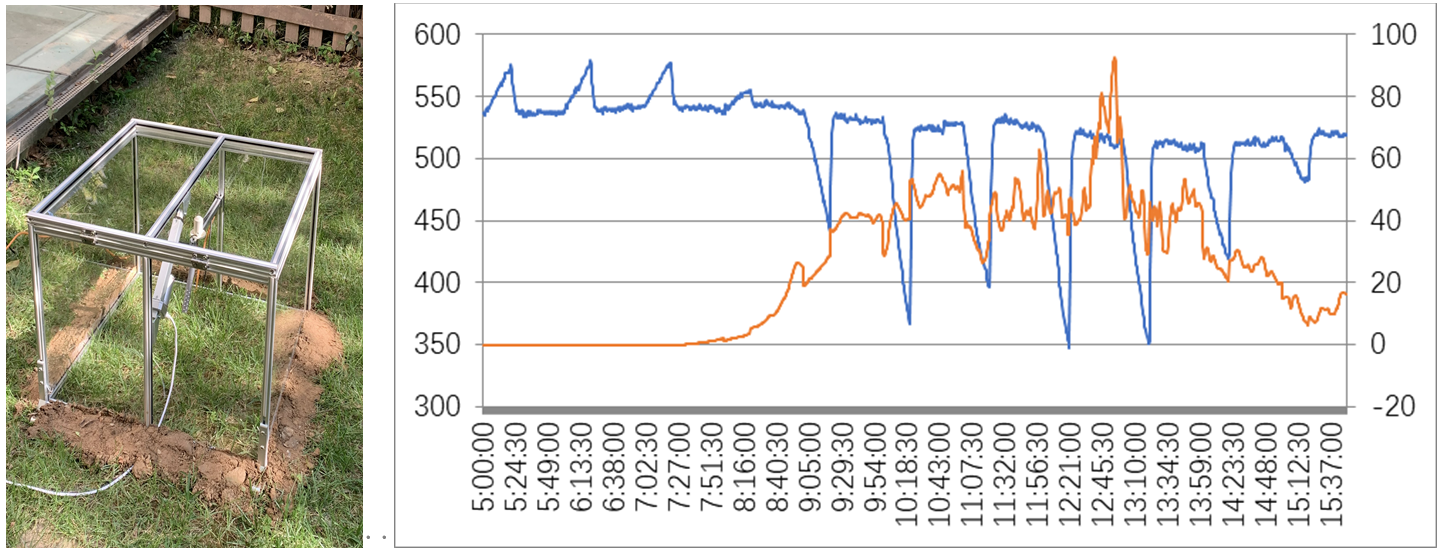

案例1为在易科泰生态技术公司上庄实验站温室大棚内监测的群落光合-呼吸状况,监测时间为2015年11月14日早晨5:00至下午15:48,当天天气多云。监测系统为单体式,大小为60x60x50cm(体积为0.18立方米),OTC自动开启30分钟然后关闭20分钟,采样频率30s。表中为PAR(红线)与CO2浓度(蓝线)的数据。可以看出,在上午8:00前以呼吸为主(每个峰值CO2浓度升高的斜率乘以体积再除以OTC底面积即为CO2通量),包括土壤呼吸和植物的呼吸(要区分土壤呼吸与植物呼吸,必须选配双体式,其中一个OTC内没有植物);上午9点后光照增强,系统主要以光合作用为主(光合作用大于呼吸作用)。




案例1易科泰公司北京上庄试验站

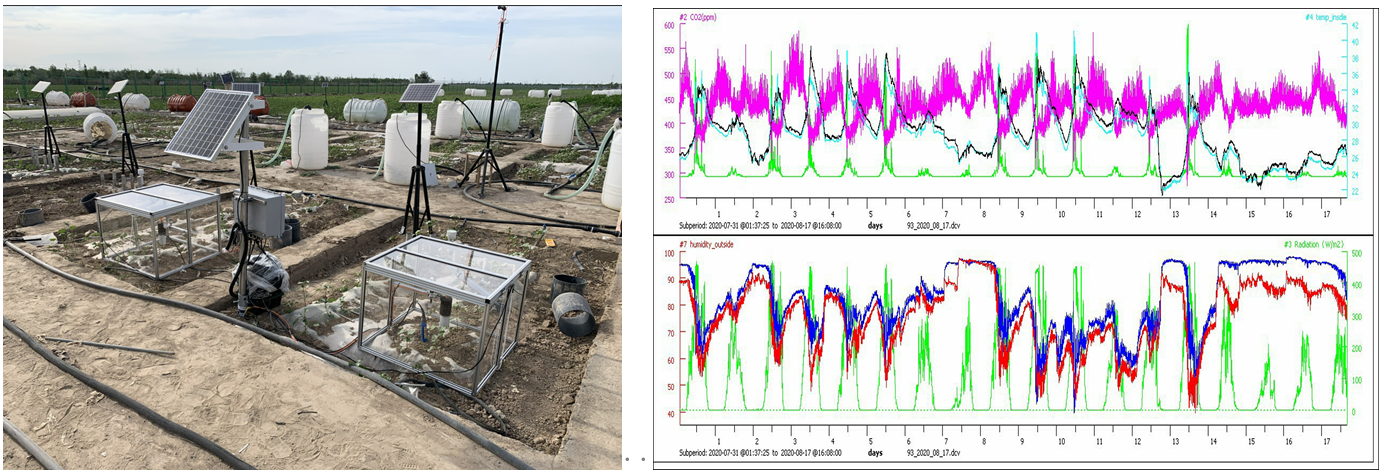

案例2石河子大学实验基地双体式测量室



产地:易科泰集成系统
