Ecodrone®机载Lidar系统应用图片展(二)
时间:2023-11-03    作者:易科泰 点击量:

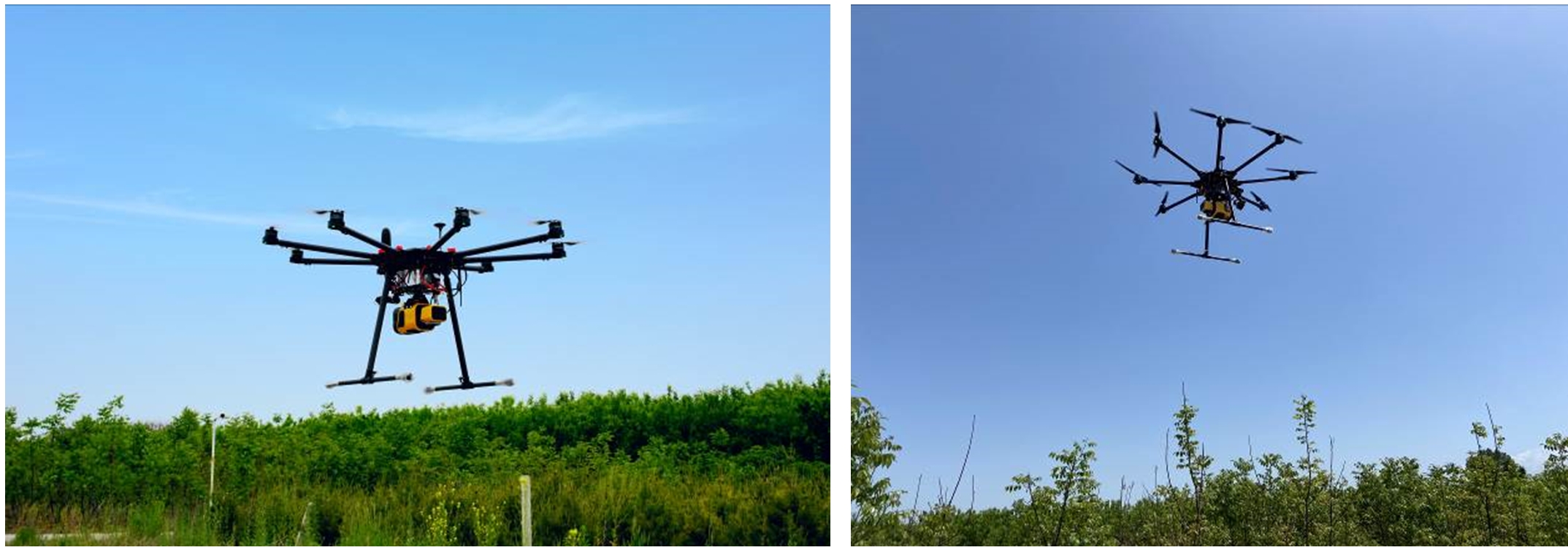

Ecodrone®无人机激光雷达遥感系统是易科泰公司推出的一款高性能、一体化的激光雷达测量系统,集成了欧洲著名激光雷达技术公司YellowScan的机载LiDAR技术,一次飞行可同时获取高密度黑白/真彩点云数据及RGB影像信息,兼具重量轻、高密度点云与先进的精确度与准确度,具有极高的性价比。该系统可同步搭载高光谱成像、Thermo-RGB成像等技术实现多源遥感一体化,应用于大范围、多维度的森林遥感调查、农业普查、生态环境研究、地形测量、城市测绘、三维重建、矿区调查等领域。

一、国土资源调查:绘制比利牛斯山脉地形地貌

比利牛斯山脉是欧洲西南部最大的山脉,位于法国与西班牙交界处,山脉地势陡峭,最大高差达1000m,多茂密森林,调查测量极具挑战性。国土资源部门利用机载lidar——Explorer对比利牛斯山脉共计400公顷覆盖面积的多个走廊带进行了测量,结合航带校准功能,最终获取了点密度优于100点每平方米、精度5cm的高质量点云成果,为该区域的动态监测提供了可靠的基础数据。

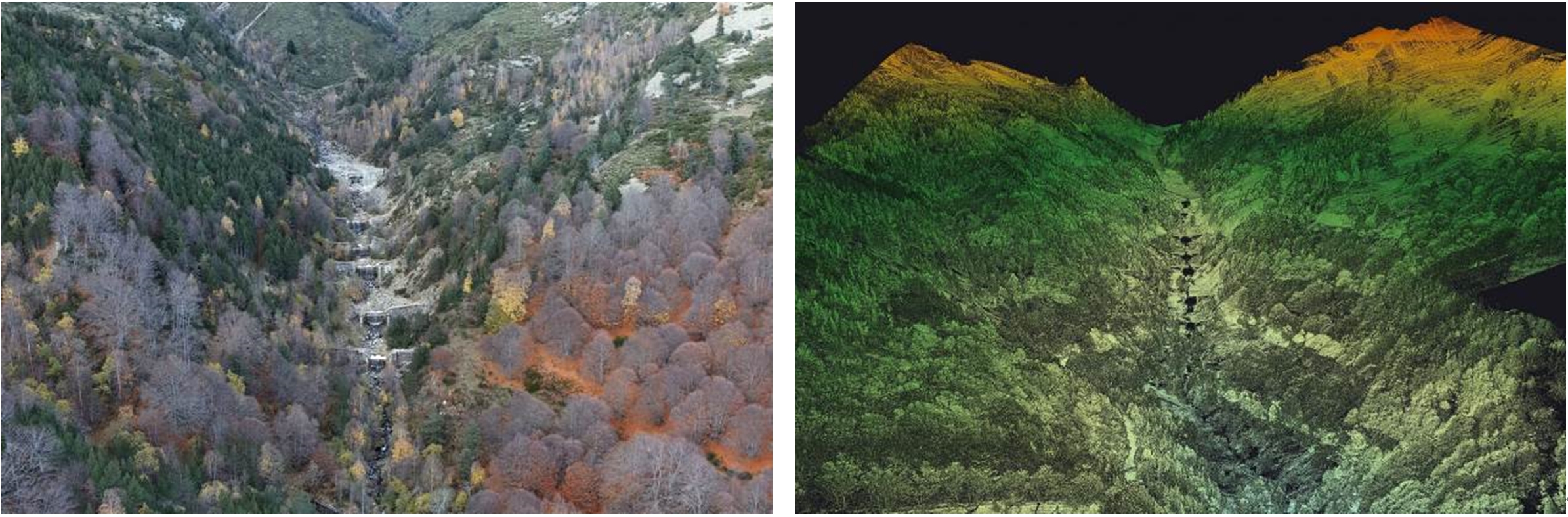

比利牛斯山脉研究区RGB影像及Lidar成果图

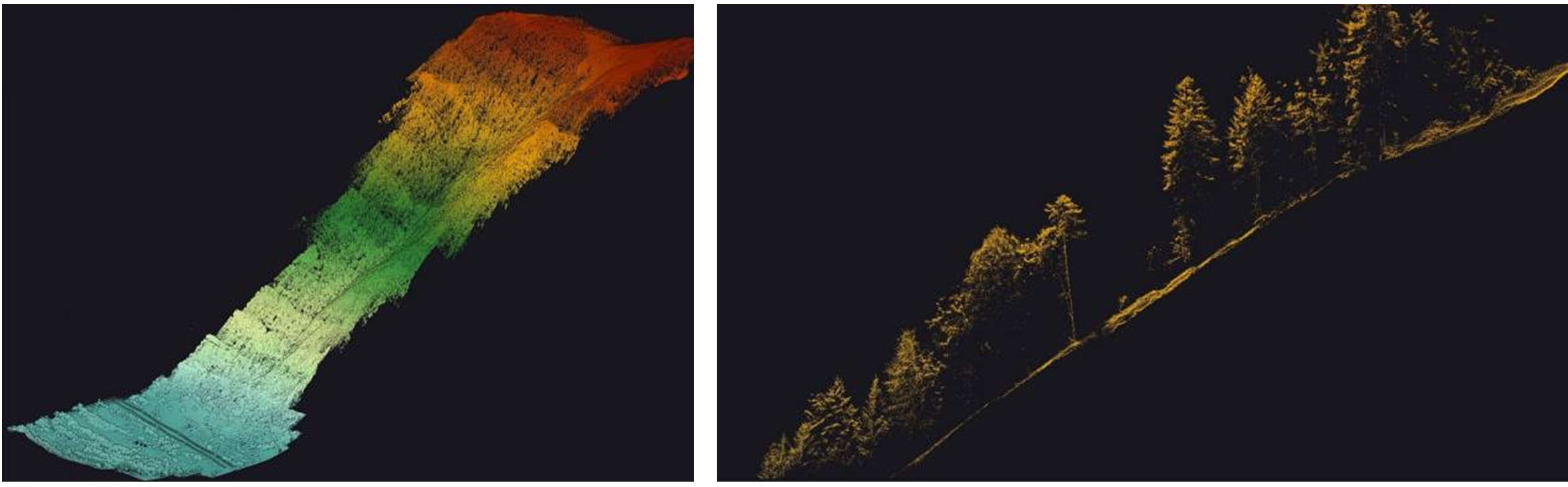

YellowScan Explorer可以轻松处理海拔高差超过400米的测量任务;具有高精度 DTM 数据的点云垂直切片

二、路网落石灾害评估

石灰岩悬崖的自然退化会产生山体滑坡和石块坠落,对下面的道路网产生巨大的危害。为了降低风险,对道路上方的悬崖进行3D模型研究至关重要。该风险管理主要模拟岩体从山顶到谷底坠落的轨迹分析,以评估风险水平并优化落石屏障的尺寸和实施方案。因此类地形具备一定的危险性,无法通过传统方法测量植被覆盖区域的地形,因此该项目使用VX20-300获取密集的点云数据,分类过滤后创建准确且详尽的数字地形模型DTM,基于此完成山体滑坡和石块坠落轨迹分析与风险评估。

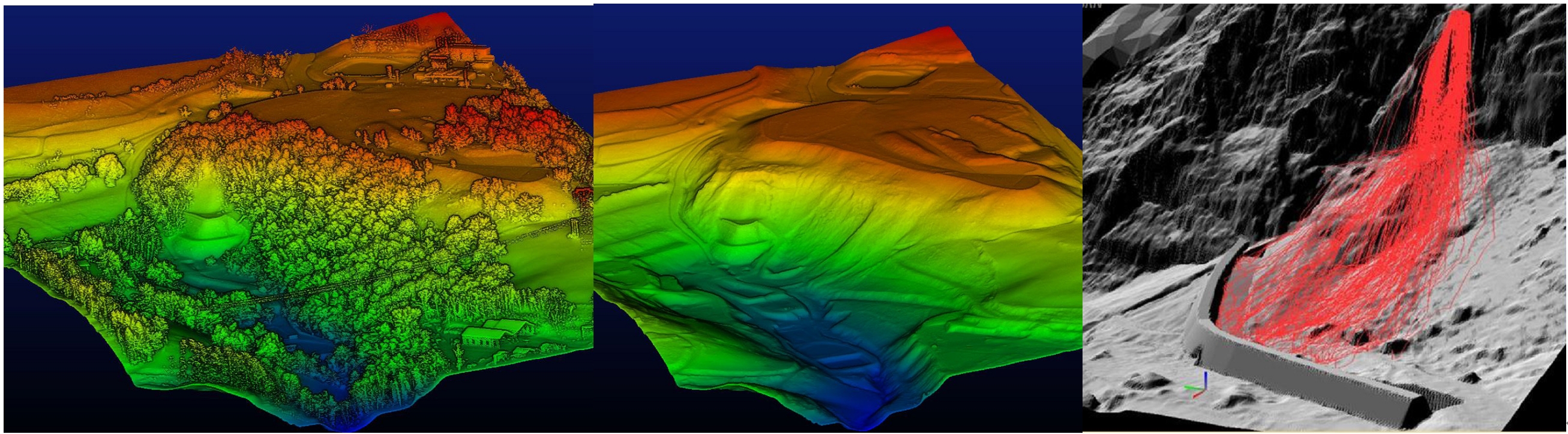

研究区点云成果图及DTM;山体滑坡和石块坠落轨迹分析

三、检测电力线周围的违规植被

对于世界各地大多数能源公司来说,精准绘制电力线及周围的植被地图至关重要,目标之一是检测电线周围的违规植被,以便有效、针对性的修剪。无人机lidar能够快速、轻松地收集有关电力线及其环境的详细数据,基于获取的点云数据可以进一步计算检测违规植被的关键指标。

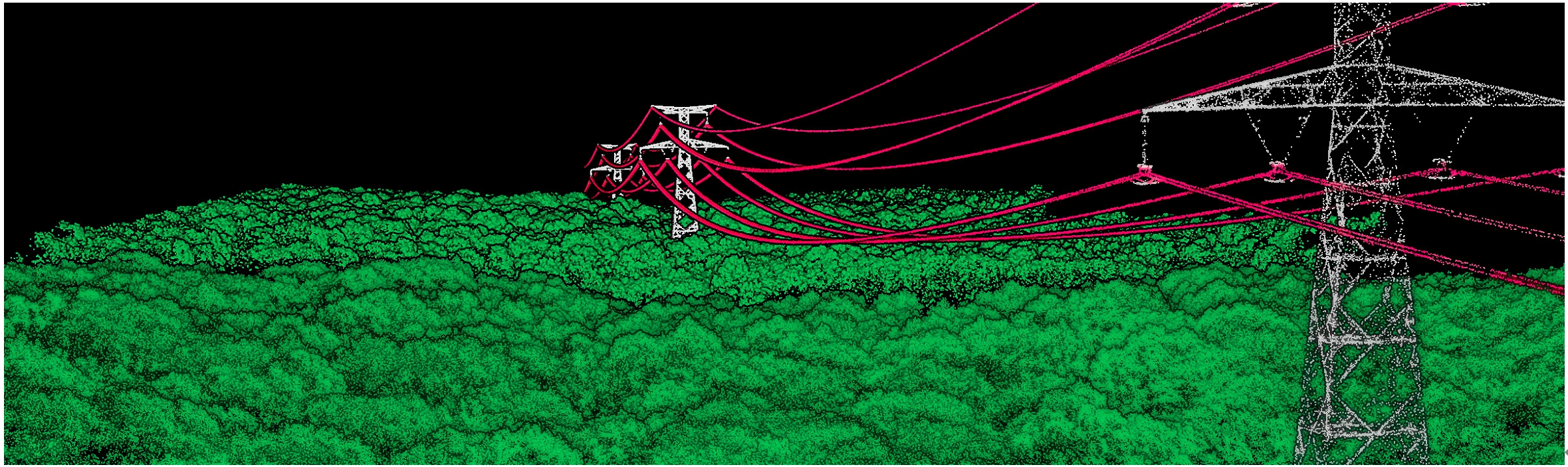

电力线分布图

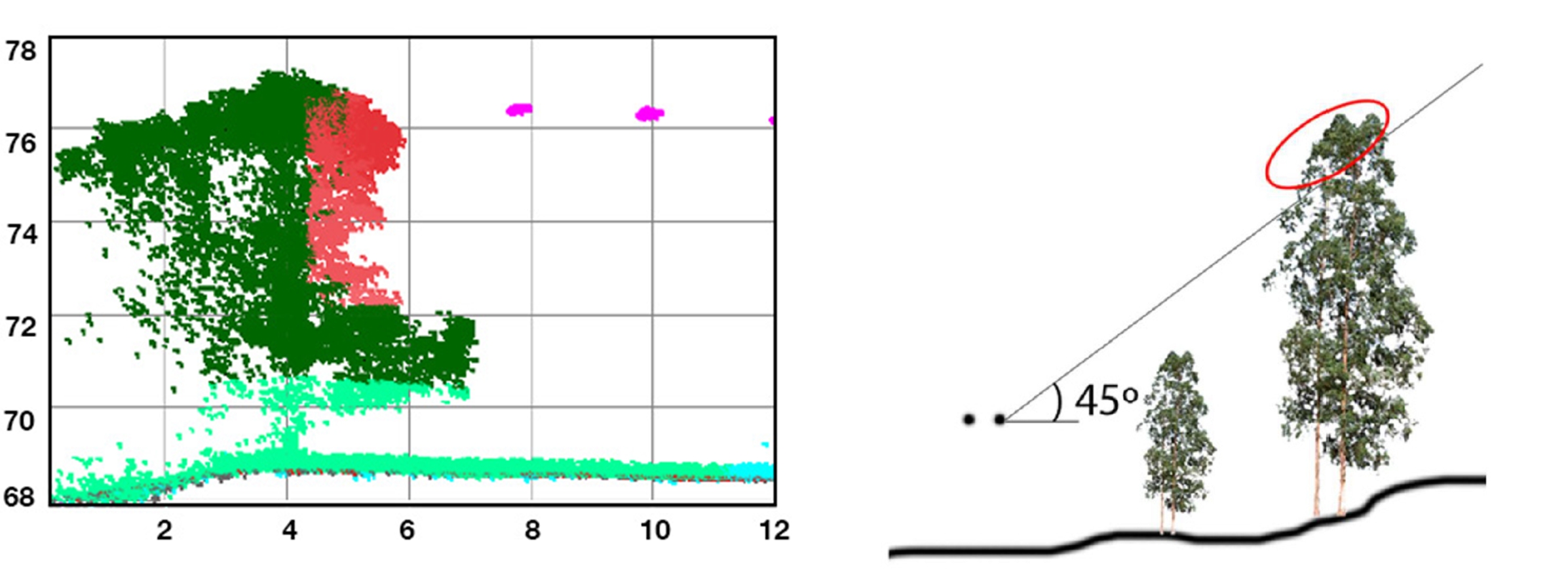

危险区域剖面图;树木倾倒风险

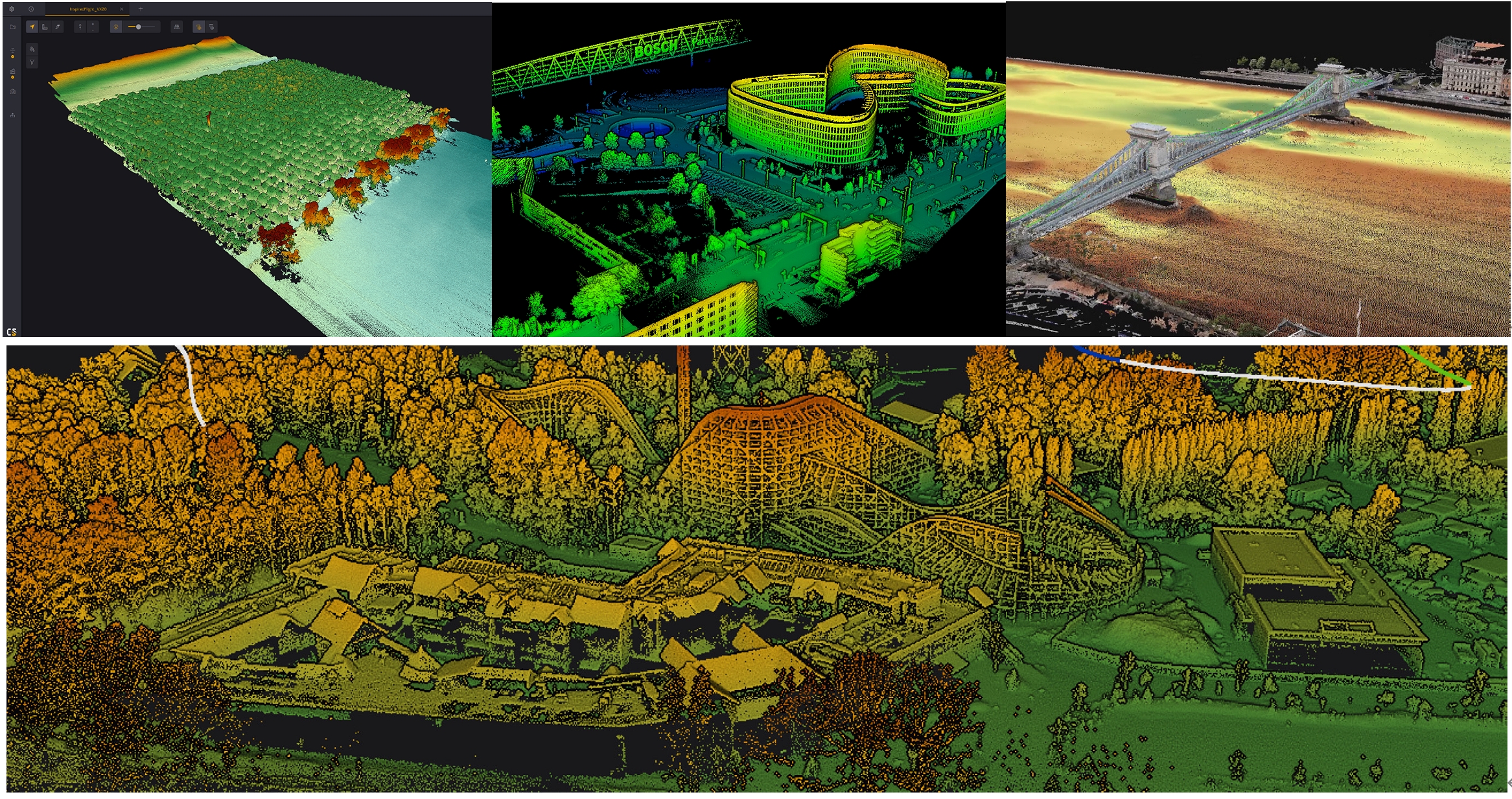

其他应用
