一 用途
国际先进的降水粒子测量设备，此设备可以实时测量单个降水粒子（如，雨、雪、雹等）的大小、形状、聚合状态、方向和降落速度等。通过设备软件，还可以计算降水率、降水量和降水粒子谱等。这些数据是充分理解大气降水过程的关键要素，是研究和标定云雷达、降水雷达的必备工具，适用于气象和环境、电信和波传播、工业应用等领域。
二 原理

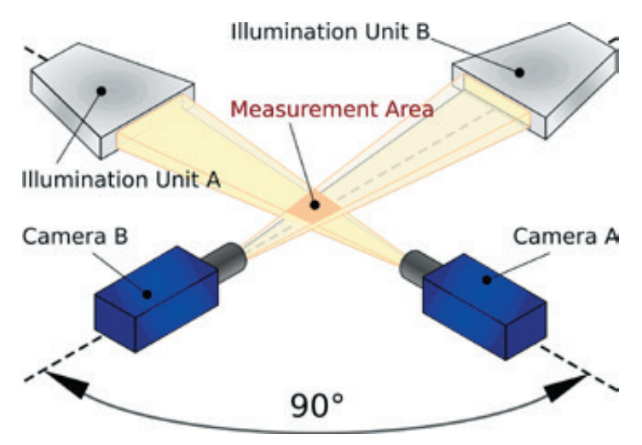

传感器是由摄像头和背光源组成，摄像头将对测量区域的图像进行线形扫描，将采集区域内的图像传输到电子单元内处理存储，然后用专业配套软件进行一系列分析。
三 组成
设备由测量单元、笔记本电脑、供电单元三部分构成。
四 产品特点
l每个雨滴的前视图
l每个雨滴的侧视图
l垂直降落速度
l每个粒子的时间戳
l雨滴直径
l估计雨滴的水平速度
l令3D重建成为可能
l降雨率与时间图

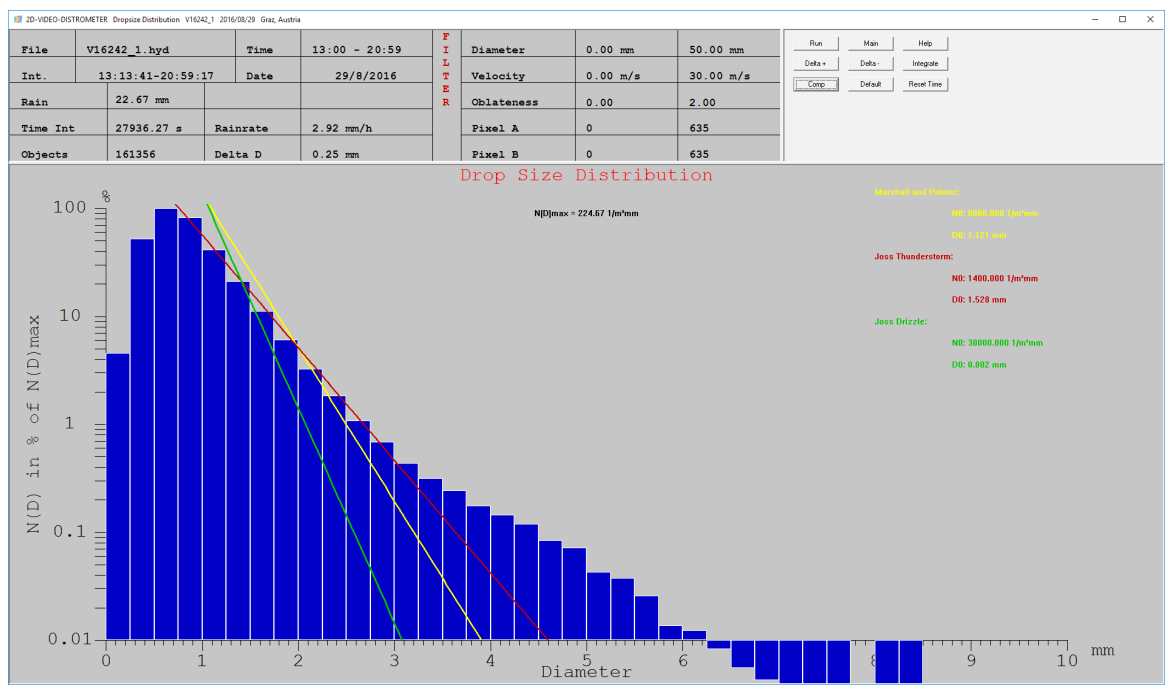

l雨滴粒子分布图
l垂直速度与等量直径图
l扁率与直径图
l评估单个降水粒子相态组成(固态、液态、融化、冰冻等)
l最小粒子分辨能力可达0.17mm，无最大粒子尺度限制
l时间戳最高分辨率达18μs

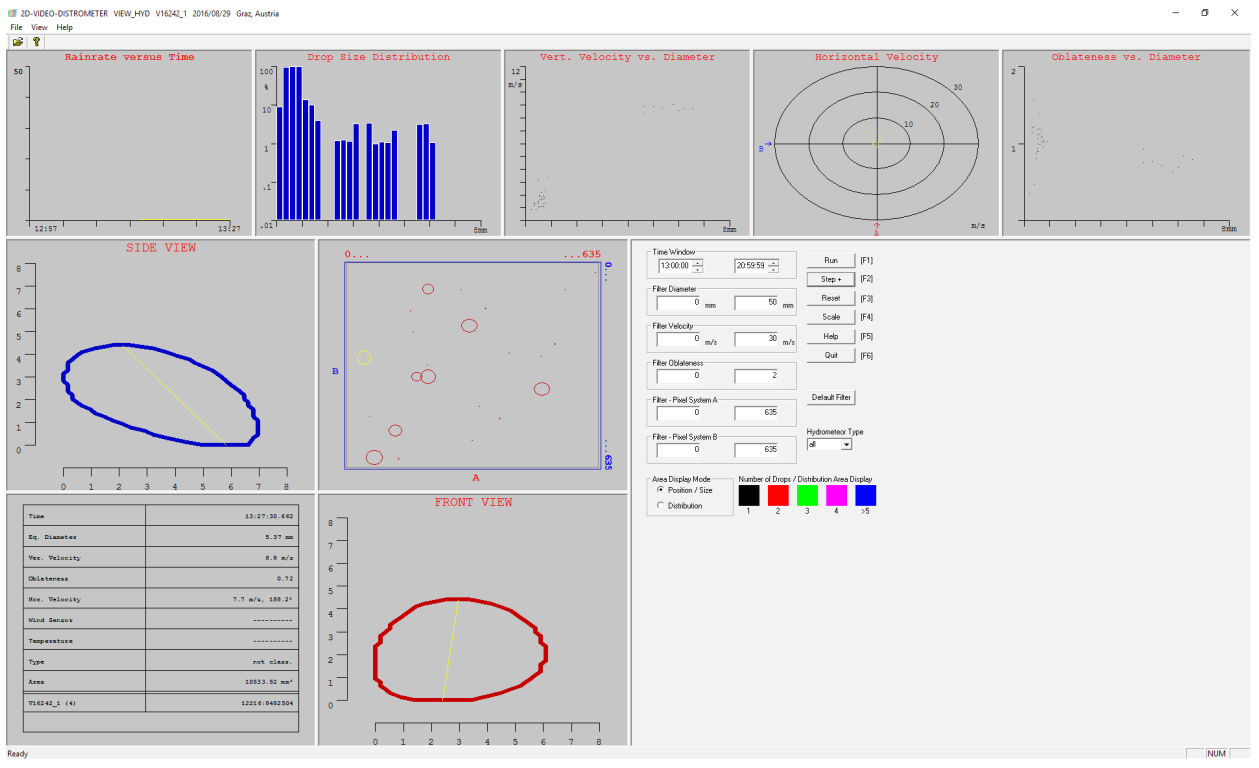

软件主屏幕

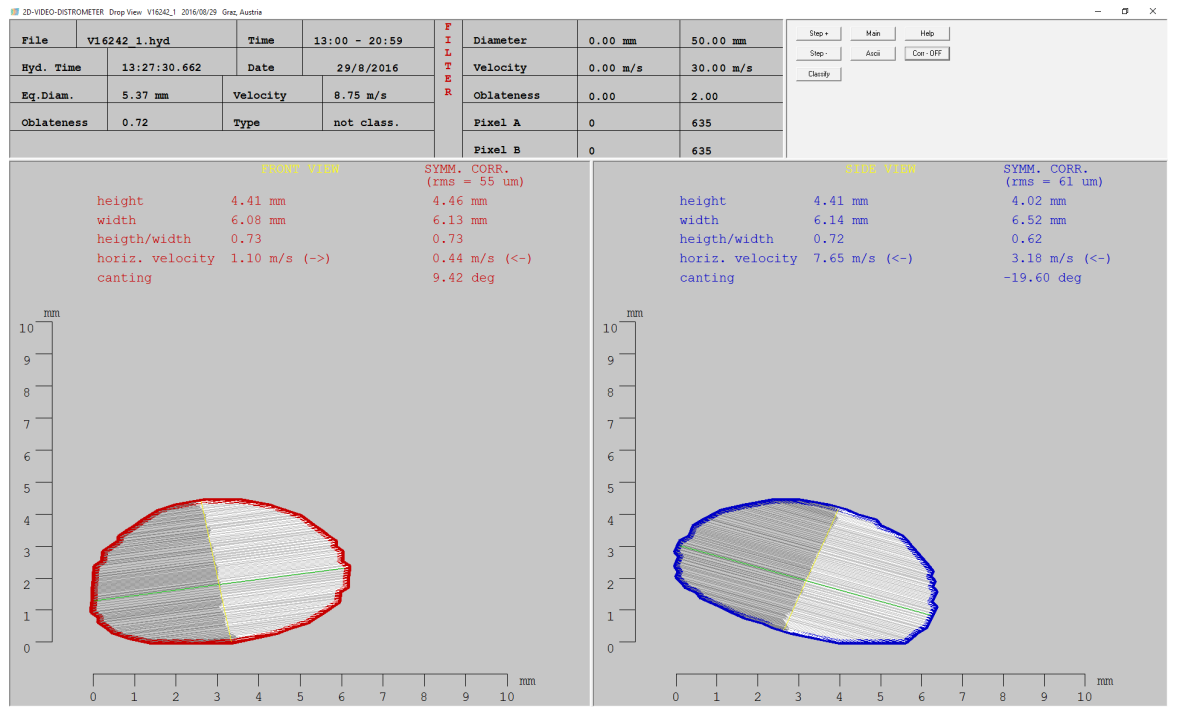

单个粒子图

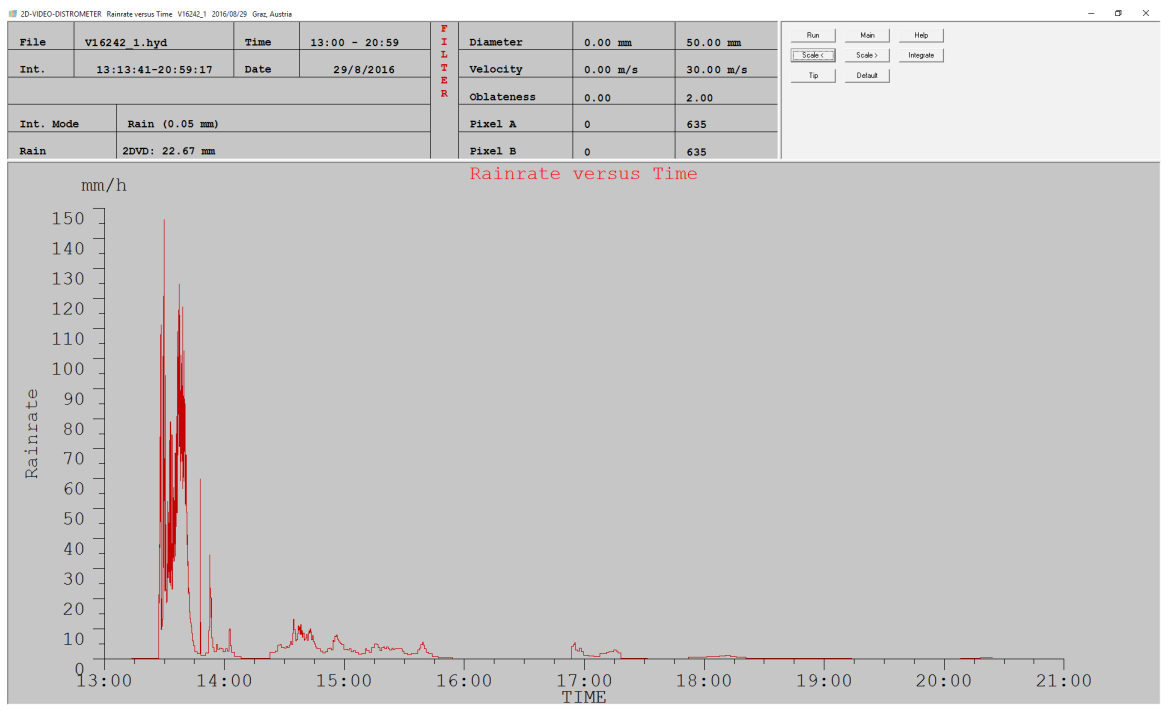

降雨率与时间图
垂直速度与等量直径图

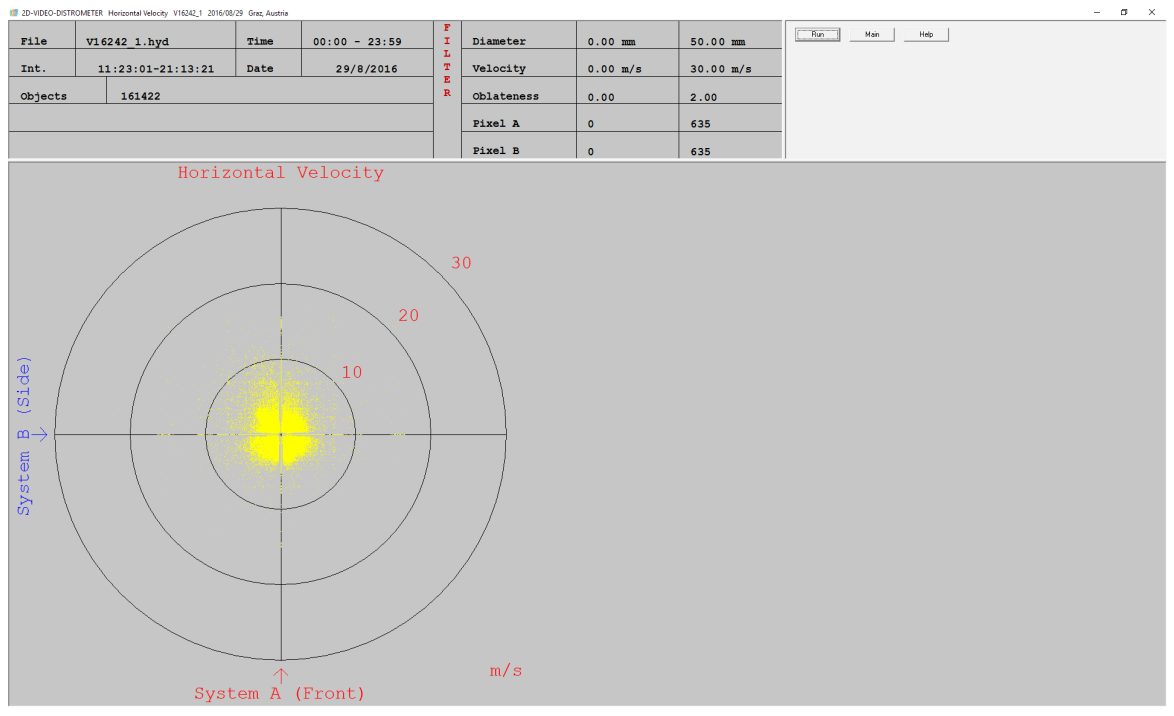

雨滴水平速度图
垂直速度与等量直径分布图
五 技术参数
- 垂直方向分辨率：优于0.17 mm，veloc. < 10 m/s
- 垂直速率准确性：优于4 %，veloc. < 10 m/s
- 采样区域面积：100×100 mm2
- 尺寸：960 mm × 960 mm × 890 mm
- 测量单元与电脑最远距离：100 m
- 电脑功率：600 W
六 应用领域
七 应用案例

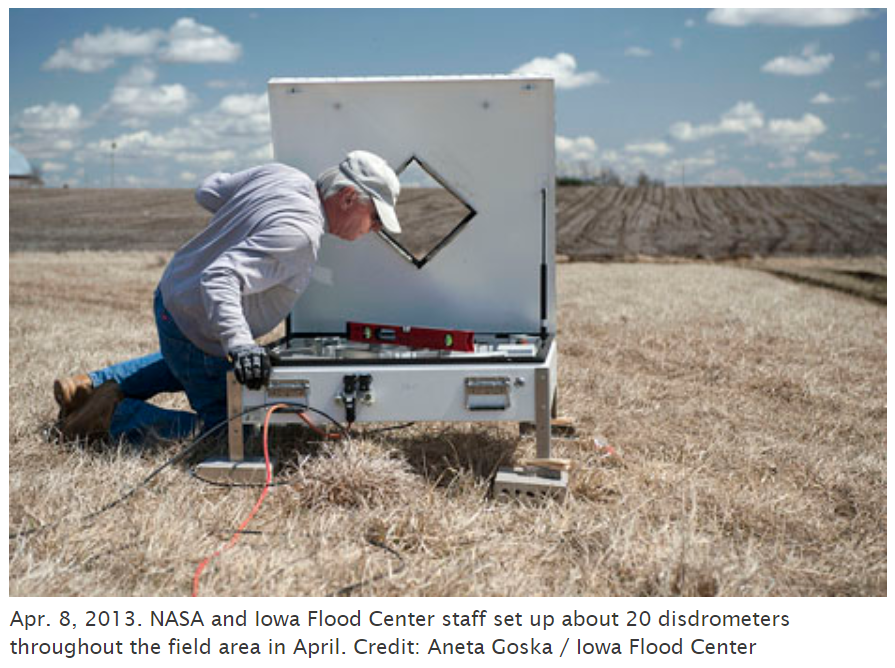

极端气候条件下应用2DVD观测降雪数据
八 参考文献
- Measurements of Precipitation Characteristics by a New Distrometer
- 2D VIDEO DISDROMETER: A STUDY OF DIFFERENT CLIMATIC REGIMES
- An example of computational approach used for aerodynamic design of a rain Disdrometer Un exemple de méthode de calcul utilisée pour le dessin aérodynamique d’un disdromètre de pluie
- WEATHER RADAR VERSUS 2D-VIDEO-DISTROMETER DATA
- OBSERVATIONS OF WINTER STORMS WITH 2-D VIDEO DISDROMETER AND POLARIMETRIC RADAR
- DROP SIZE DISTRIBUTIONS IN OKINAWA, JAPAN, FROM 2D-VIDEO DISTROMETER AND C-BAND POLARIMETRIC RADAR
- Investigation of rainfall microstructure and variability using vertically pointing radar and disdrometer M. Diederich1, S. Crewell1, C. Simmer1, and R. Uijlenhoet2
- Z-R (Radar Reflectivity-Rain rate) relationships derived from Czech Distrometer data
- A Method For Estimating Rain Rate And Drop Size Distribution From Polarimetric Radar Measurements
- Sensitivity of 5-cm Wavelength Polarimetric Radar Variables to Raindrop Axial Ratio and Drop Size Distribution
- Spurious power-law relations among rainfall and radar parameters By A. R. JAMESON1¤ and A. B. KOSTINSKI
- EXPERIMENTAL AND NUMERICAL STUDIES OF SMALL-SCALE RAINFALL MEASUREMENTS AND VARIABILITY
- NOTES AND CORRESPONDENCE When is Rain Steady
