一、用途：

土壤水分和养分含量可以反映土壤本身的一些重要信息，可以指导我们合理灌溉和施肥以满足田间作物的生长需要。还可以帮助判断土壤是否需要过滤掉多余的盐分。灌溉、施肥和作物需求都会影响盐分浓度。高盐分会对植物造成伤害，低盐分会导致营养缺乏。SMEC 300价格低廉、数据精确、方便安装。



土壤水分由电容型传感器测量 ，水分传感器由两个电极组成，作为一个电容器，周围的土壤作为电介质。80MHz电子振荡器驱动电容器并把与土壤介电常数成比例的信号转换为输出信号。



通过测量土壤的电导率可以容易地监测土壤溶液的盐分状况，电导率与土壤溶液的盐分密切相关，电导率的测量也受温度和土壤水分的影响。土壤盐分由一对碳墨电极测量，这种电极提高了探头与土壤溶液的接触面；通过内置热敏电阻测量土壤温度。



两种型号：

• Item 6470,SMEC 300 带6英尺（1.8m）缆线；
• Item 6460-20，SMEC 300 带20英尺（6m）缆线



可以接入的数采：

• FieldScout土壤传感器读表（Item6466）
• WatchDog数采和气象站：





二、特点：

• 电容型土壤水分传感器
• 碳墨电极提高了电导率的测量面积
• 简单、一步完成电导率校准过程
• 既可连接FieldScout土壤传感器读表（Item6466），又可连接到WatchDog2000/1000系列气象站



三、技术参数：

缆线长度：1.8m（6英尺）和6m（20英尺），也可扩展到15m（50英尺）；



感应范围：2.25英寸x 0.75英寸



测量范围：

• 体积含水量：0%~饱和状态
• 电导率：0~10mS/cm
• 温度：33 - 175°F (0.5 - 80°C)



分辨率：

• 体积含水量：0.1%
• 电导率：0.01mS/cm
• 温度：0.1°F (0.1°C)



精度：

• 体积含水量：3%
• 电导率：± 2%
• 温度：± 1°F (0.6°C)



输出：模拟电压，时分复用（数据传输方式）



供电：3V@6~10mA



接口：2.5mm插头

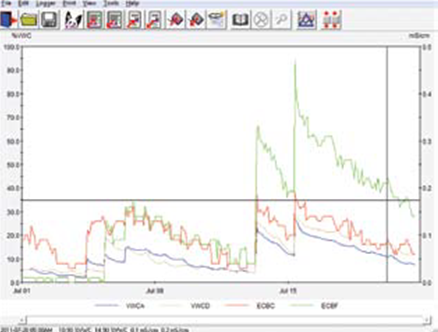

接到WatchDog气象站上时，可以使用Specware 9.0软件采集数据。

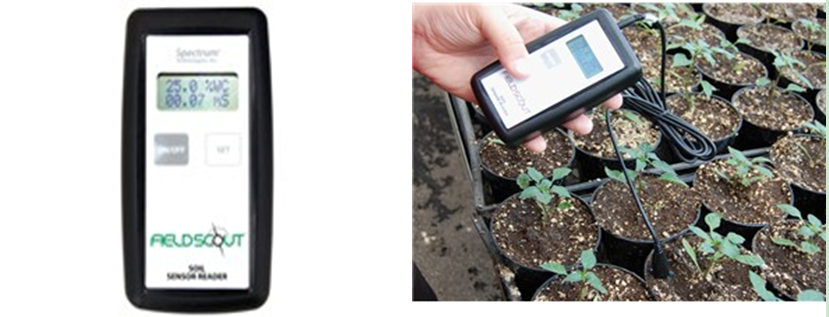

FieldScout读表





校准选项：

FieldScout读表（Item 6466）有内置校准功能。如果把传感器接到WatchDog数采上，可以使用校准设备（Item 6470CAL）进行校准。传感器需要使用1.41mS/cm标准溶液校准。



四、产地：美国

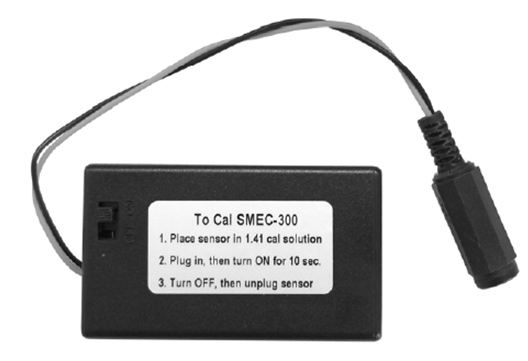

附注：SMEC 300 电导率校准设备 Item # 6470CAL





传感器准备：

开始校准前，为了保证恰当的校准，需要做以下准备工作：

1、用酒精清洗掉多余的油渍，不要用手去摸探头；

2、使校准溶液和室温保持一致，必须使用电导率为1.41mS/cm的校准溶液。使探头和溶液的温度一致是重要的。



校准过程：

1、确认开关在“OFF”位置，

2、把适量纯净的校准溶液倒进一个小杯子里；

3、把探头插进校准设备的凹槽里，

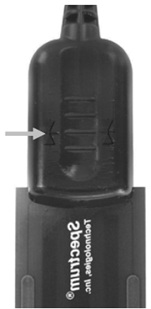

4、把探头浸入校准溶液里，深度到第二个刻度线处（见右图所示），确保探头的内置热敏电阻在液面以下，注意电导率探头不要接触容器的边缘，

5、把开关打到“ON”位置，至少10s，然后关掉，

6、断开传感器插头，

7、把传感器连接到WatchDog气象站上，选择一个通道配置，测试读数。检查传感器读数应该在1.41 ± 0.05 mS/cm范围内。

8、冲洗并擦干传感器。注意不要用手去摸探头，

9、保存好传感器探头。



更换电池：

电导率校准设备使用3 节AAA电池，去掉后盖上的小螺丝，打开后盖即可更换。



插针式土壤水分快速测量仪

用于快速测量某点土壤水分，操作简单、便携、满足科研工作者快速定性的判断土壤水分的亏缺程度。测量范围：0（干燥）～10（饱和）；探头长度：9英寸 或者24英寸。
